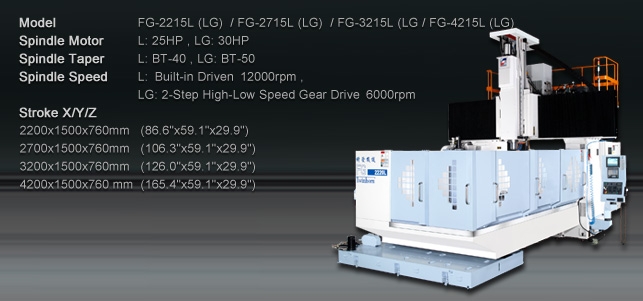

Model

FG-2215L(LG)

FG-2715L(LG)

FG-3215L(LG)

FG-4215L(LG)

Stroke

X Axis

2200mm

2700mm

3200mm

4200mm

Y Axis

1500mm

Z Axis

760mm

Spindle Nose To Table Surface

L:200~960mm,LG:225~985mm

L:200~960mm,LG:215~975mm

DBC

1500mm

Feed

X Axes Rapid Feed

20000mm/min

15000mm / min

Y,Z Axes Rapid Feed

20000 / 15000mm / min

Cutting Feed

10000mm / min

Ballscrew Dia. X/Y/Z

D50 / D45 / D45 mm

D63 / D45 / D45 mm

Ballscrew Pitch X/Y/Z

P16 / P10 / P10 mm

P30 / P10 / P10mm

Work Table

Table Size

2000x1200mm

2500x1200mm

3200x1200mm

4200x1200mm

Max. Permissible Loading

4000kg

5000kg

6000kg

8000kg

T-slot (No. x Width x Pitch)

5 x 22mm x 200mm + 2 x 22mm x 100mm

Headstock

Spindle Driven Method

L: Built-in Driven, LG: 2-Step High-Low Speed Gear Driven

Spindle Taper

L: BT-40 / DIN-40 / HSK-A63 , LG: BT-50 / DIN-50

Spindle Motor

L: 25HP , LG: 30HP

Spindle OD

L: 70mm , LG: 100mm

Spindle speed

L: 12000rpm , LG: 6000rpm

ATC

ATC Type

Arm Type

Tool Number

32

Max. Tool Weight

L: 7kg , LG: 20kg

Max. Tool Diameter
(With Adj. Tool/Without Adj. Tool)

L: 75 / 125 mm, LG: 125 / 215 mm

Max. Tool Length

L: 250mm , LG: 350mm

General

Machine Weight

13000kg

19000kg

22000kg

26000kg

Machine Dimension (W x D x H) (mm)

6230x4430x3975

7230x4430x3975

8230x4430x3975

10260x4430x3975

Positioning Accuracy

0.005mm / 300mm , 0.015mm / Entire stroke

Repeatable Accuracy

±0.003mm

Required air Pressure

5kg/cm 2
