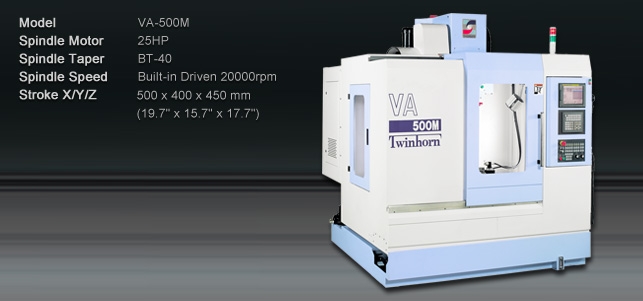

Model

VA-500M

Stroke

X Axis

500mm

Y Axis

400mm

Z Axis

450mm

Spindle Nose To Table Surface

150~600mm

Spindle Center To Z Axis Rail Surface

495mm

Z Axis Rail Surface To Table Center

295~695mm

Feed

X,Y Axes Rapid Feed

16000mm/min

Z Axis Rapid Feed

16000mm/min

Cutting Feed

10000mm/min

Ballscrew Diameter & Pitch

D32 x P8

Work Table

Table Size

700 x 400mm

Max. Permissible Loading

300kg

T-slot Number

3

Pitch/T-slot Width

125mm / 18mm

Headstock

Spindle Driven Method

Built-in Driven

Spindle Taper

BBT-40 (HSK-A63)

Spindle Motor

25HP

Spindle OD

65mm

Spindle Speed

20000 r.p.m.

ATC

ATC Type

Arm Type

Tool Number

16

Max. Tool Weight

4kg

Max. Tool Diameter
(With Adj. Tool/Without Adj. Tool)

80mm / 125mm

Max. Tool Length

200mm

General

Machine Weight

3500kg

Machine Dimension (W x D x H)

1950 x 2350 x 2450mm

Positioning Accuracy

0.005mm/300mm

Repeatable Accuracy

±0.003mm

Required air Pressure

6kg/cm 2
