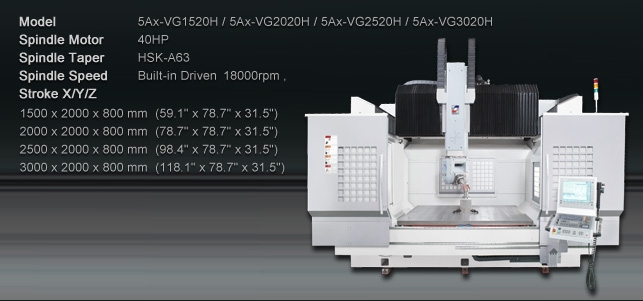

Model

5Ax-VG1520H

5Ax-VG2020H

5Ax-VG2520H

5Ax-VG3020H

Stroke

X Axis

1500 mm

2000 mm

2500 mm

3000 mm

Y Axis

2000 mm

Z Axis

800 mm

C-Ax Rotate Range

± 185 ˚

A-Ax Decline Range

+95 ˚ ~-120 ˚

Feed

X,Y Axes Rapid Feed

40000mm/min

Z Axis Rapid Feed

40000mm/min

Cutting Feed

20000mm/min

C-Ax Rotate Range

180  ˚ /s

A-Ax Decline Range

100  ˚ /s

Work Table

Table Size

1640x2140mm

2140x2140mm

2640x2140mm

3140x2140mm

Max. Permissible Loading

4000 kg

Spindle Nose To Table Surface

50~850 mm

T-slot Number

13

Pitch/T-slot Width

125 mm / 18 mm

Headstock

Spindle Driven Method

Built-in Driven

Spindle Taper

HSK-A63

Spindle Motor

40HP

Spindle Torque

63Nm / 83Nm(S1 / S6)

Spindle Speed

18000 r.p.m.

ATC

ATC Type

Drum Type

Tool Number

24

Max. Tool Weight

6kg

Max. Tool Diameter

80 / 120mm

Max. Tool Length

300mm

Tool Exchange Time (C-C)

10 sec

General

Machine Weight

25000 kg

30000 kg

35000 kg

40000 kg

Machine Dimension (W x D x H)

5360x3250x3300
mm

5860x3250x3300
mm

6360x3250x3300
mm

6860x3250x3300
mm

Required air Pressure

6 kg/cm2
